A legtöbb WPC pergola a megjelenésre és az alacsony karbantartási igényre összpontosít. Kevesen foglalkoznak azokkal a szerkezeti kérdésekkel, amelyek meghatározzák, hogy a pergola továbbra is áll-e – és vízszintesen – öt év hőciklus és szélterhelés után.
Ez az útmutató a mérnöki oldallal foglalkozik: a WPC-profilok maximális fesztávjai, a hőtágulási ráhagyások, az alapozási követelmények, valamint a WPC szerkezeti összehasonlítása az alumíniummal és a fával. Vállalkozóknak, specifikátoroknak és projektmérnököknek íródott, akiknek tájékozott szerkezeti döntéseket kell hozniuk.
A szerző megjegyzése:Az ebben az útmutatóban szereplő szélességi adatok a Necowood belső tesztelésein és közzétett anyagspecifikációin alapulnak. A projektspecifikus szerkezeti számításokhoz mindig forduljon szakképzett építőmérnökhöz.
1. Maximális szarufák fesztávolsága WPC pergolákhoz

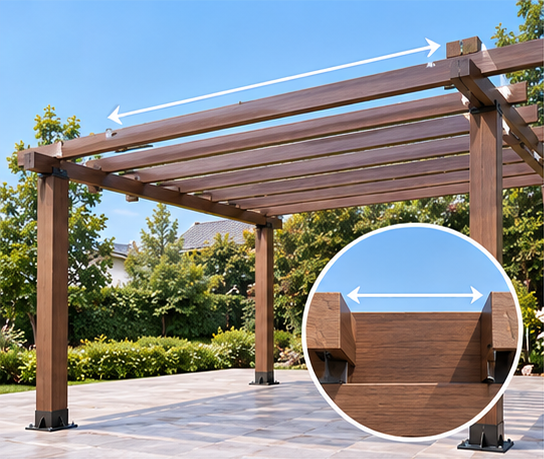

A szarufák fesztávját a tartók között mérik. A maximális fesztáv túllépése megereszkedést és szerkezeti kifáradást okoz.
Az egyetlen legfontosabb szerkezeti korlátWPC pergolákspan. A WPC kevésbé merev, mint az alumínium vagy az acél, ami azt jelenti, hogy a szarufákat és a gerendákat rövidebb időközönként kell alátámasztani.
Szabványos WPC szarufa fesztáv2,5 m – 3,0 m (nincs középső támasz)
Alumínium szarufa fesztáv4,0 m+ (nincs középső támasz)
Fa szarufa fesztáv3,0 m – 4,0 m (fajtól függően)
WPC alumínium maggal3,5 m – 4,5 m (szakasztól függően)
3 méter feletti fesztávok esetén szabványos WPC profilokkal a következő opciók állnak rendelkezésre:
- Nagyobb WPC szakaszok— növelje a szarufaprofil mélységét (például 50 mm-ről 80 mm-re) a merevség javítása érdekében.
- Középső gerenda támaszték— adjon hozzá egy központi gerendát a tényleges fesztáv felére.
- Alumínium maggal megerősített WPC— használjon WPC profilt belső alumínium betéttel, amely kombinálja a fa megjelenését a szerkezeti szilárdsággal.
2. Hőtágulás: A 3–5 mm-es szabály

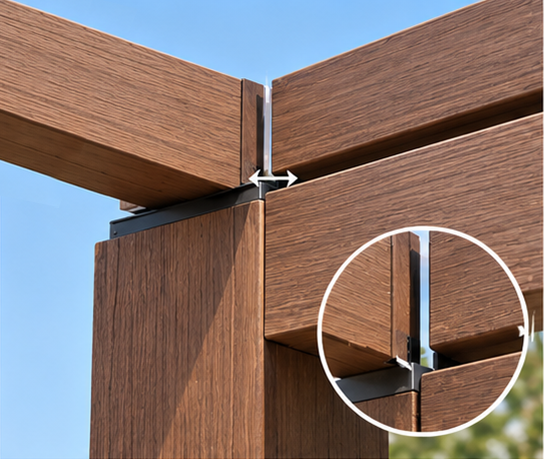

Tágulási hézagokat kell hagyni a szarufák végein és a gerenda-oszlop csatlakozásoknál, hogy alkalmazkodjanak a hőmozgáshoz.
A WPC a hőmérséklet változásával tágul és összehúzódik. Ez nem hiba, hanem olyan anyagi tulajdonság, amelyre tervezni kell. Ennek gyakorlati következménye, hogy a szarufákat és gerendákat nem lehet szorosan az oszlopokhoz vagy szilárd szerkezetekhez szorítani.
Tágulási rés követelmény
Minimális rés a szarufák végén:3-5 mm
Minimális rés a gerenda-oszlop csatlakozásoknál:3-5 mm
Tágulási együttható (Necowood Gen-2):0,035 mm/m·°C alatt
Tágulási együttható (standard WPC):0,05-0,06 mm/m·°C
A Necowood 0,035 mm/m·°C alatti tágulási együtthatója mellett egy 3 m-es szarufa, amely 40°C-os hőmérséklet-ingadozást tapasztal, kb.4,2 mm. A 3–5 mm-es rés lehetővé teszi ezt a mozgást anélkül, hogy kihajlást vagy ízületi elválást okozna.
3. Alkeret kialakítása: oszlopok, gerendák és szarufák

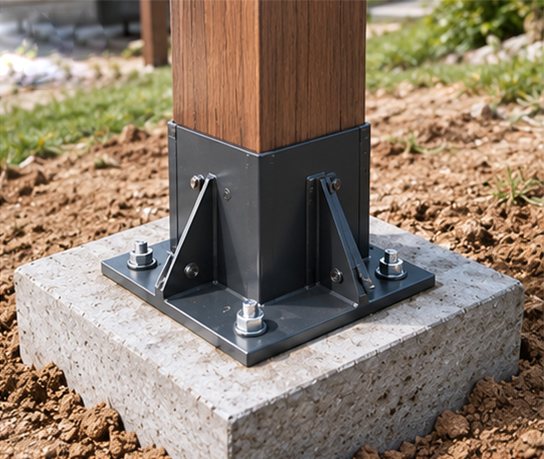

Betonlábakhoz rögzített oszlophorgonyok – a pergola szerkezeti alapja.

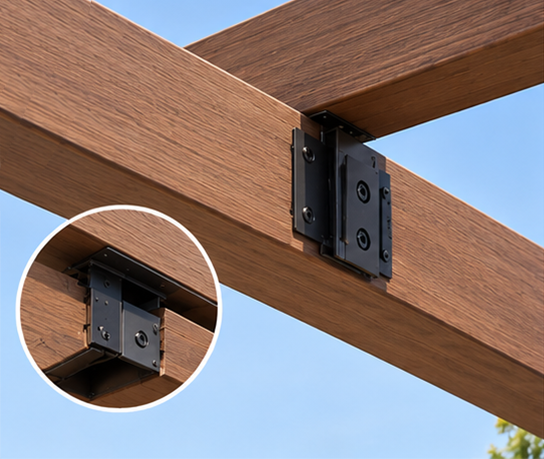

A rejtett csatlakozókonzolok a szarufákat a gerendákhoz rögzítik a tiszta, csavarmentes felület érdekében.
Telepítés után
A WPC oszlopok üreges profilok. Ezeket a belső fémtámaszok (acél vagy alumínium) fölé kell rögzíteni, amelyek betontalpokhoz vannak rögzítve. A fém mag hordozza a szerkezeti terhelést; a WPC hüvely biztosítja a megjelenést. Az oszlophorgonyokat tágulási csavarokkal rögzítik a betonlaphoz.
Nyaláb-post kapcsolat
A főgerendákat az oszlopok tetejére rögzítik, és rozsdamentes acél csavarokkal rögzítik, amelyek mind a WPC gerendán, mind a belső fémtartón áthaladnak. A repedés megelőzése érdekében vezetőlyukakat kell fúrni. A rozsdamentes acél elengedhetetlen – a horganyzott csavarok korrodálódnak és rozsdacsíkokat okoznak.
Szarufa távolság
A szarufák vagy zsaluk általában egymástól távol helyezkednek el30-40 cmidőközönként. Rejtett csatlakozókonzolok a szarufák rögzítésére szolgálnak a gerendákhoz. A szarufákat nem szabad szorosan beszorítani – a 3–5 mm-es tágulási rés itt is érvényes.
4. WPC vs alumínium vs fa: őszinte összehasonlítás
A WPC mind a költség, mind a szerkezeti teljesítmény tekintetében a fa és az alumínium között helyezkedik el. Az alábbi táblázat összefoglalja a legfontosabb különbségeket.
Maximális fesztáv (standard)WPC: 2,5–3 m · Alumínium: 4 m+ · Fa: 3–4 m
SúlyWPC: ~9 kg/m² · Alumínium: ~5 kg/m² · Fa: ~14 kg/m²
HőtágulásWPC: Magas (réseket igényel) · Alumínium: Közepes · Faanyag: Alacsony
KorrózióállóságWPC: Kiváló · Alumínium: Kiváló · Faanyag: Gyenge
KarbantartásWPC: Nincs · Alumínium: Éves mosás · Fa: Pácolás/tömítés 2-3 évente
Költség (3m x 4m)WPC: 1000–2400 € · Fa: 800–2000 € · Alumínium: 2200–4000 €
A költségtartományok a közzétett szállítói adatokon és a Necowood 2026-os projektnyilvántartásain alapulnak. A tényleges ár a profil méretétől, kivitelétől, rendelési mennyiségétől és régiójától függ.
5. Regionális szabványok a WPC Pergola projektekhez
A WPC pergola szerkezeteknek meg kell felelniük a helyi építési előírásoknak. A főbb piacokon a projektspecifikációkban általában a következő szabványokra hivatkoznak:
📋 Regionális kódok és szabványok
🇺🇸 USAA ASTM D7032 Szabványos specifikáció a fa-műanyag kompozit fedélzeti deszkák és védőkorlátrendszerek teljesítménybesorolásának meghatározásához
🇺🇸 USAA ASTM E330 Külső falak és szerkezetek szerkezeti teljesítményvizsgálata egyenletes statikus légnyomás mellett
🇪🇺 EU EN 1991-1-4 Eurocode 1 – Szerkezetekre gyakorolt hatások, szélterhelések. Meghatározza a szarufák minimális távolságát és a horgonycsavar méretét
🇪🇺 EU EN 15534 Cellulóz alapú anyagokból és hőre lágyuló műanyagokból készült kompozitok – profilok és panelek specifikációi
🇦🇺 AU AS/NZS 1170,2 Szerkezeti tervezési műveletek – szélhatások. Kritikus Ausztrália és Új-Zéland tengerparti és erős szélű régióiban
🇦🇺 AU AS 1720.1 Faszerkezetek – tervezési módszerek. Referenciaként használják kompozit oszlopok szerkezeti szakaszaihoz
Projekt megjegyzés:A szerkezeti tervezés véglegesítése előtt mindig erősítse meg az alkalmazandó szabványt az illetékes helyi hatósággal (AHJ). A szélterhelési követelmények jelentősen eltérnek a szárazföldi, a part menti és a ciklonális régiók között.
6. Telepítés: Lépésről lépésre vállalkozóknak

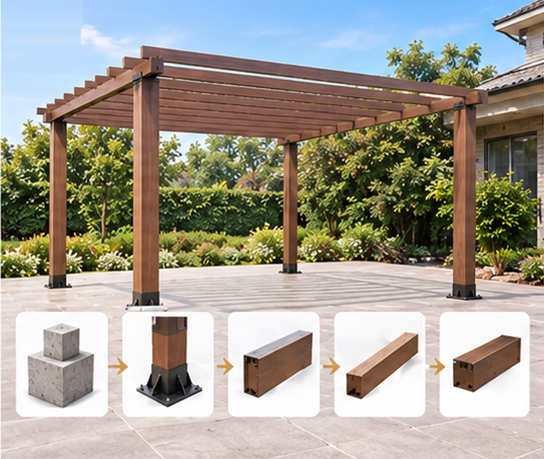

A pergola beépítési sorrendje: lábazat → oszlopok → gerendák → szarufák → sapkák és kárpitok.
- Jelölje meg az elrendezést— használjon zsinórokat és szintezőszerszámot a tökéletes négyzet eléréséhez. Erősítse meg az oszlophorgonyok helyzetét.
- Biztonságos oszlophorgonyok— rögzítse a nagy teherbírású acél vagy alumínium oszlophorgonyokat a betonlaphoz vagy a lábazathoz tágulási csavarokkal.
- Sleeve WPC hozzászólások— csúsztassa az üreges WPC-oszlop karmantyúkat a belső fémtartókra. Győződjön meg arról, hogy a posztok meredekek.
- Szerelje fel a főgerendákat— Rögzítse a WPC gerendákat az oszlopokhoz, fúrjon előfuratokat, és rögzítse rozsdamentes acél csavarokkal.
- Szereljen fel szarufákat— rögzítse a rejtett konzolokat a gerendákhoz, majd ejtse a helyükre a WPC szarufákat. Hagyjon 3-5 mm-es tágulási hézagot a szarufák végén.
- Szerelje fel a sapkákat és a burkolatokat— szerelje fel az oszlopsapkákat és a szegélyléceket, hogy elrejtse az alapcsavarokat és a felső nyílásokat. Ellenőrizze a teljes szerkezetet egy szinttel.
Gyakran Ismételt Kérdések
Mekkora a maximális szarufa fesztávolsága egy WPC pergolánál?
A szabványos WPC pergola profiloknál a szarufák maximális fesztávja középső támasz nélkül általában 2,5-3 m. Az alumínium fesztávolsága 4 m vagy több. 3 méter feletti fesztávhoz adjon meg nagyobb WPC-szakaszokat, adjon hozzá egy középső gerendát, vagy használjon alumíniummaggal megerősített WPC-profilokat.
Mekkora hőtágulást szabad megengedni egy WPC pergolánál?
A szarufák végén és minden rögzített élen legalább 3-5 mm tágulási hézagot kell hagyni. A Necowood Gen-2 stabilizálása 0,035 mm/m·°C alá csökkenti a hőtágulást, ami körülbelül 30%-kal alacsonyabb, mint a szabványos WPC.
A WPC pergola olyan erős, mint egy alumínium pergola?
Nem. Az alumínium szerkezetileg erősebb, mint a WPC fesztáv terhelés esetén. Normál alumínium fesztáv 4 m vagy több; szabványos WPC 2,5–3 méteres. A WPC azonban melegebb, faszerű megjelenést kínál. Hosszabb, fa megjelenésű fesztávhoz válasszon WPC profilokat belső alumínium megerősítéssel.
Mi a WPC pergola segédkeret kialakítása?
A WPC pergola alváz beton lábazatba helyezett oszlopokból, az oszlopokhoz rögzített főgerendákból és a gerendákon átívelő szarufákból vagy zsalukból áll. A szarufák közötti távolság általában 30-40 cm. A rejtett csatlakozókonzolok rögzítik a szarufákat a csavarmentes kivitel érdekében.
Mely építési szabványok vonatkoznak a WPC pergola projektekre?
A közös szabványok közé tartozik az ASTM D7032 (USA), az ASTM E330 (USA), az EN 1991-1-4 (EU szélterhelés), az EN 15534 (EU WPC specifikáció) és az AS/NZS 1170.2 (Ausztrália/NZ szélhatások). Mindig erősítse meg az alkalmazandó szabványt az illetékes helyi hatósággal.
A WPC pergola felszerelhető erkélyre vagy tetőre?
Igen. A WPC könnyebb, mint a fa vagy az acél, így csökkenti az erkélyek és a háztetők terhelését. A pergolát a szerkezeti födémhez kell rögzíteni, nem csak a felületre. A szélemelés kritikus fontosságú az emelt telepítéseknél – kisebb szarufák távolságra és nehezebb horgonycsavarokra lehet szükség.
Mi a költségkülönbség a WPC és az alumínium pergolák között?
A WPC pergolák általában 30-50%-kal olcsóbbak, mint az alumínium. Egy 3 m x 4 m méretű WPC pergola körülbelül 1000–2400 euróba kerül, míg az alumínium esetében 2200–4000 euró.
A WPC pergolához betonalap kell?
Igen. A WPC oszlopokat betonlábakhoz vagy szerkezeti födémhez kell rögzíteni. A szabadon álló pergolákhoz minden oszlophelyen betonlábakra van szükség. A falra erősített pergolákhoz továbbra is szükség van a külső oszlopokhoz.
